轨道车辆物理试验到数字试验：融合三维虚拟仿真提升置信度

在当前轨道交通装备研发中，多源异构联合仿真逐步成为轨道车辆研发领域的主流模式。该模式依托多学科、多维度仿真模拟，可替代部分物理试验，有效降低研发成本、缩短研发周期。

国内轨道装备研发落地过程中，多源异构联合仿真仍存在诸多瓶颈

• 现有仿真模型仅停留在数值层面，缺失几何空间要素，难以还原线路、车体、限界耦合关系等物理试验真实工况，无法量化空间干涉引发的参数偏移与工况异常，最终造成仿真误差偏大、模型精度不足。
• 各专业仿真依托不同软件独立运行，数据链路冗长、参数耦合复杂。牵引、动力学、车载信号等关键参数相互影响却无法直观联动；列车出现异常工况时，工作人员难以快速定位故障根源，故障排查依赖人工核对报表，整体调试效率偏低。

北京和远科技自主研发三维虚拟仿真平台，可1:1复刻实景线路与数字列车，结合三维空间交互演算、数据关联看板等能力，补足传统仿真的空间维度短板。从模型校核、人机干预、研判分析、成果呈现等多个维度，全面提升仿真置信度。

一、全维度可视化体系，赋能精准研发

三维虚拟仿真平台搭建了覆盖场景搭建、数据融合、动态追踪、定制开发、成果输出的全流程可视化能力体系。

1.全要素三维场景复刻

• 线路:平台基于线路平断面轨道设计参数，可精准生成包含轨道、桥梁、隧道、站台等工务设施，以及供电、信号等配套系统的三维线路。线路缓和曲线、弯道超高、不同工况下的接触网结构均可高精度还原，100km线路生成误差≤1m。

• 车辆:依托车辆工程模型数据，可搭建整车及转向架、受电弓等核心部件，模型误差≤1mm，满足高精度限界干涉评估需求。

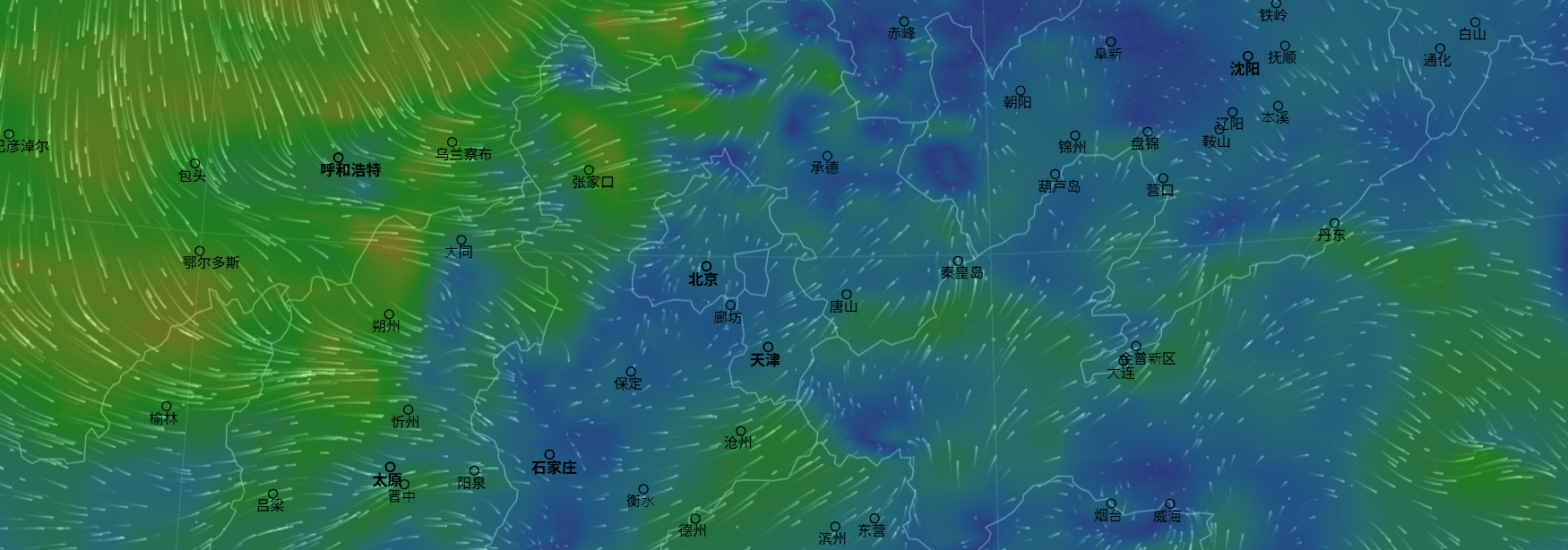

• 环境:通过场域三维可视化，直观展示车辆运行环境中的温湿度、风力、降水、降雪等气象要素。

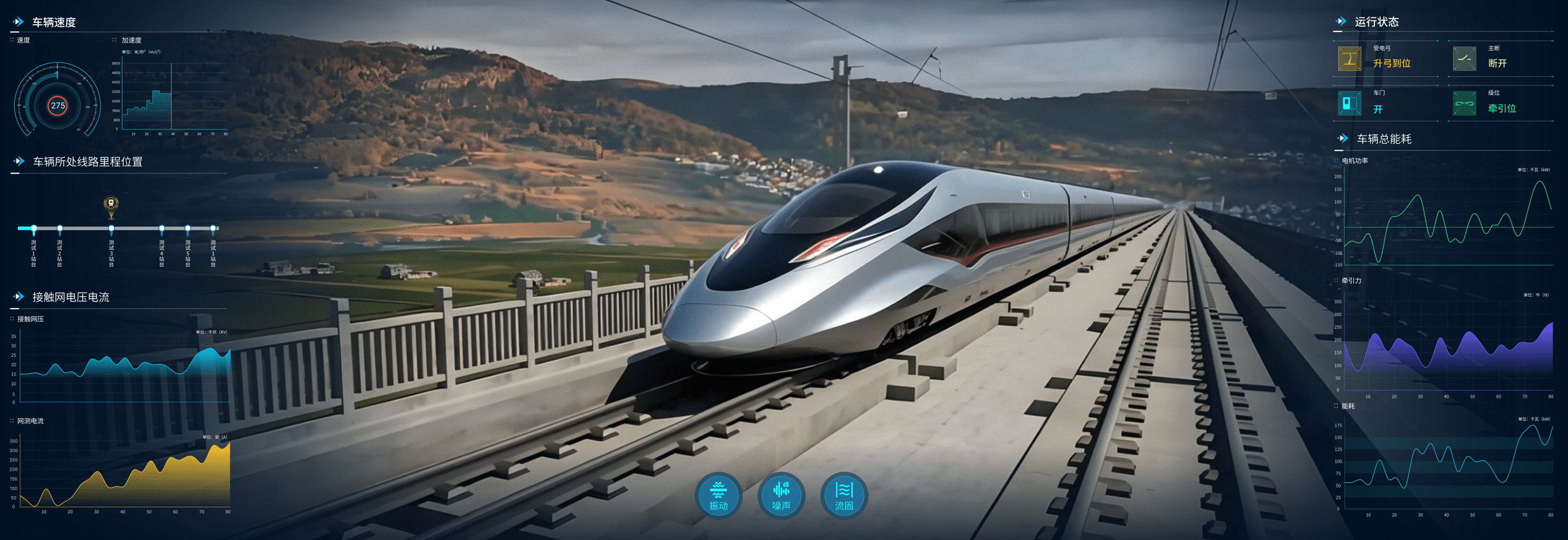

结合各类仿真实测数据，可驱动列车在线路中动态运行，实时呈现列车运行姿态、载荷变化、弓网接触状态及多要素耦合影响。弥补传统仿真在几何空间维度的缺失，支持有无空间约束条件下的仿真结果对比，缩小仿真与物理试验的差距，搭建轨道车辆联合仿真数字可视化底座，让仿真场景直观可视。

2.多源异构数据一体化可视化融合

在关键系统联锁仿真试验中，牵引、制动、信号、车辆控制等多源指令跨系统并行、串行传输。各仿真系统数据独立输出，缺乏联动能力，无法形成闭环逻辑研判，研发人员难以识别指令中断、时序延迟、校验异常等链路问题。

针对以上问题，平台借助三维车辆关键系统透视、关联链路可视化技术，同步采集各系统控制状态机时序数据，完整还原信号系统行车许可MA、VCU控制指令、牵引动力、制动电控/气控等全链路运行状态。结合核心部件物理场与系统仿真融合结果，实现核心控制链路逻辑闭环。

平台打破各系统数据孤岛，试验人员可直观定位指令下发、通信交互、控制执行等环节的异常节点，大幅提升故障排查效率。

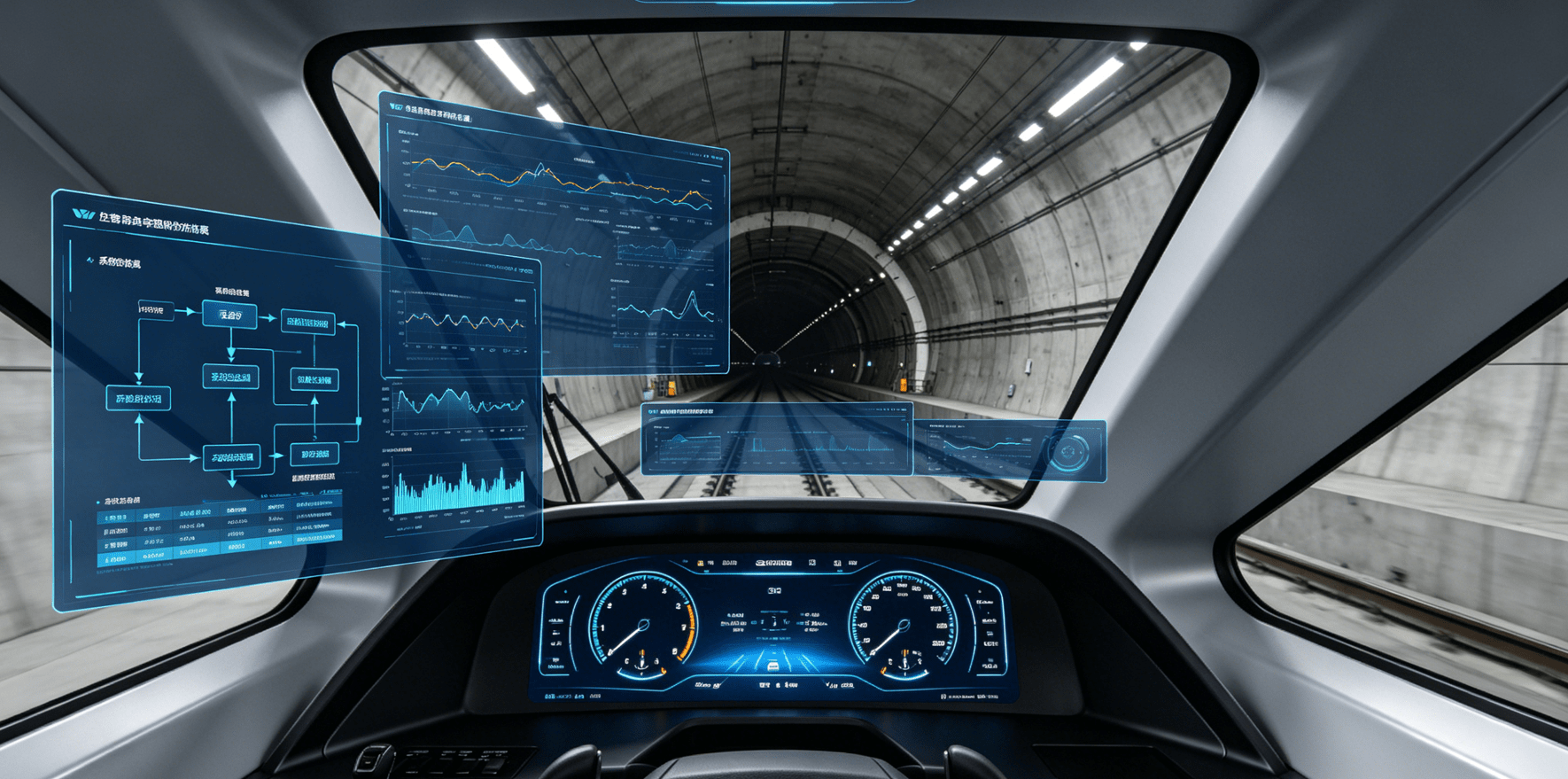

同时平台配备自定义数据看板，研发人员可灵活搭建数据关联逻辑，实现同一工况下多学科数据同步展示、趋势对比，快速从海量数据中锁定异常。

3.物理场的可视化呈现

除多学科数据联动分析外，平台针对弓网耦合、轮对踏面磨损等物理场动态仿真场景，有效解决现有仿真模式的痛点问题。

• 弓网耦合案例:现阶段弓网性能仿真多为独立静态工况，无法结合车辆动态空间运行状态开展分析。当列车行经弯道、变坡等特殊路段时，因缺少空间维度参数，弓网接触力、离线率等核心指标评估缺少真实工况支撑，难以识别潜在异常风险。

平台依据行业标准搭建全场景接触网模型，实现弓网系统与车辆运行状态一体化联动，实时同步受电弓空间偏移数据，直观展示弓网接触作用力、受电弓振动等动态信息。

通过工况与模型联动分析，可精准评估弓网离线率、碳板磨耗率等指标，为弓网性能优化、故障排查提供可靠数据支撑，提升核心部件仿真精度与可靠性。

• 轮对踏面磨损案例:轮对踏面磨损具备变化快、隐蔽性强的特点，属于毫秒级隐性故障。传统排查方式难以捕捉细微磨损差异，无法快速判定磨损超标问题，故障研判耗时久、效率低。

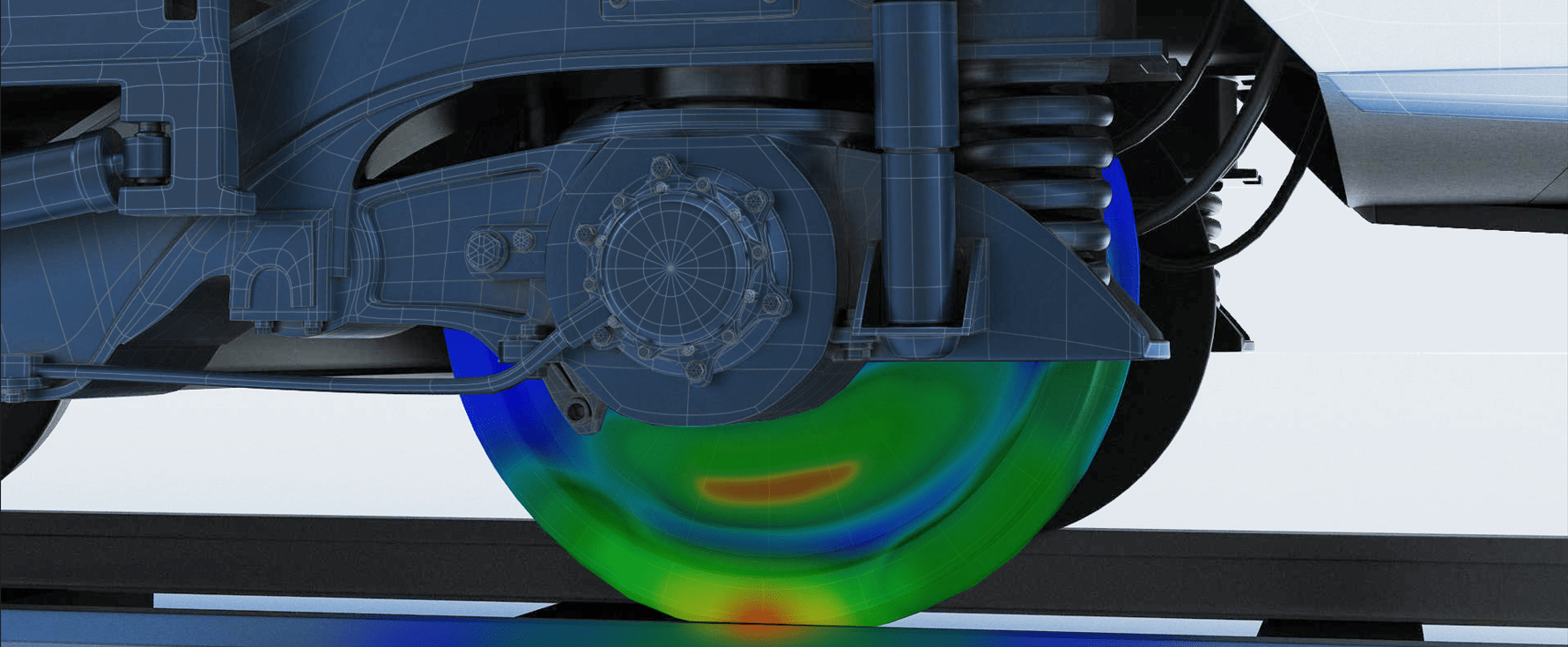

平台运用踏面云图色差可视化技术，结合轮轨作用力数据，通过色彩区分磨损区域与磨损程度，精准测算磨损数值并完成量化判定，高效识别隐性故障，提升研判准确率与工作效率。

4.车辆限界动态预警监测

现有车辆限界仿真校核采用静态比对模式，未设置安全裕量。列车行经隧道、桥梁、弯道等受限区段时，车体易发生姿态偏移，传统方式无法实时捕捉动态干涉情况，难以提前预判车体侵入限界的风险。

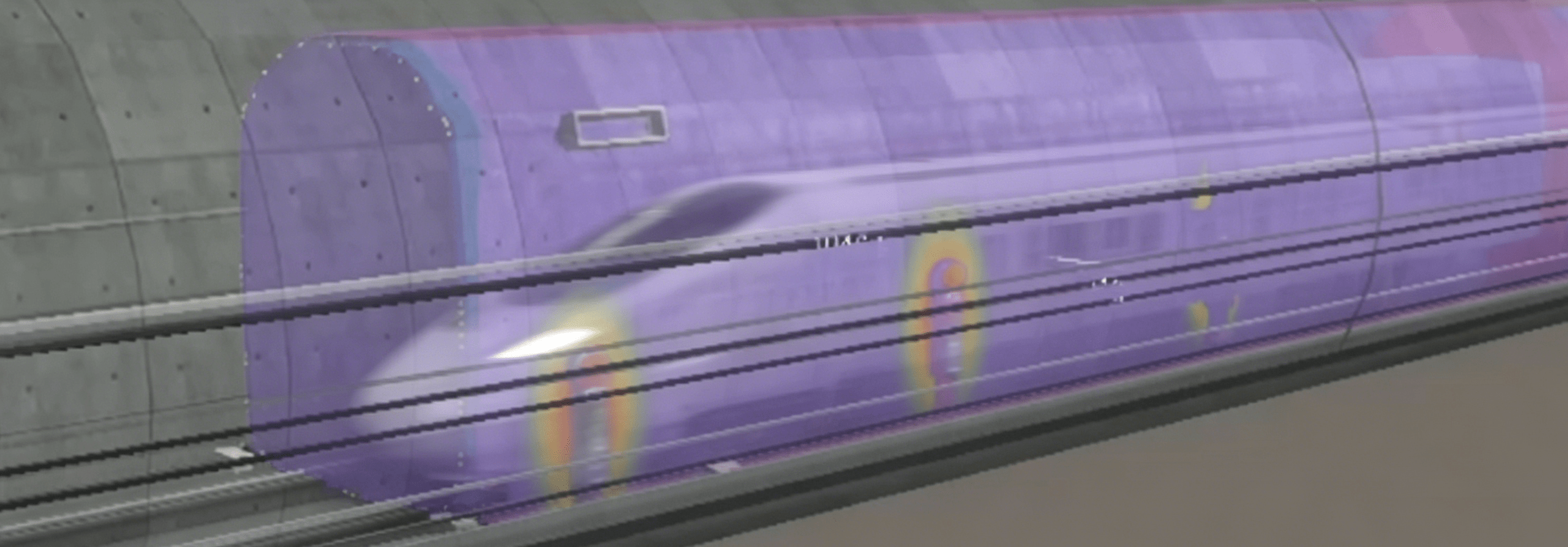

平台依据各类车型、线路行业规范，结合精准坐标生成带安全裕量、支持分级预警的标准化限界包络体。全程实时监测受限区段的车体姿态，动态计算车体与车辆限界、设备限界的干涉点位及安全阈值。

试验人员可精准识别车体侵限风险，系统自动触发分级预警，补齐动态限界校核短板，规避行车干涉隐患，显著提升线路适配仿真与安全校核的精准度。

5.高价值仿真成果可视化输出

平台支持自动生成定制化报告、导出仿真数据图表、全程动态回放、关键场景截图录屏等功能，全面适配设计评审、科研汇报、方案落地等场景，让仿真成果展示更加专业、高效。

二、专业落地服务，适配各类研发场景

相较于流程复杂、改造成本高的传统可视化系统，本方案注重落地实用性，可快速融入企业现有研发体系，助力企业低成本、高效率完成系统升级。

• 高适配无缝对接：兼容行业主流仿真模型与数据格式，无需改造现有仿真体系即可完成快速对接。
• 低门槛简易操作：按照研发人员使用习惯设计交互界面，简化数据调取、场景切换、成果导出等操作，上手简单、运维便捷。
• 高弹性可扩展：预留拓展接口，支持新增仿真场景、扩充数据接入类型。

三、紧跟行业趋势，智赋可视化

轨道交通行业正加速向数字孪生、车路云协同、跨领域融合方向发展，仿真可视化也迈入全新发展阶段。我司坚持技术创新，持续迭代核心能力：

• 搭建数字孪生可视化底座，实现实车数据与仿真模型动态联动；
• 打造车-路-云协同体系，支撑路网级仿真与调度展示；
• 推出跨领域可视化方案，适配高速磁浮、氢能机车、自动驾驶列车等新型轨道装备；
• 融合VR/AR技术，打造沉浸式交互场景，提升研发效能。

从补齐空间仿真短板，到打通多源数据壁垒、快速定位研发异常，北京和远科技持续聚焦轨道车辆仿真研发核心痛点。依托高精度技术、全场景解决方案与轻量化落地模式，一站式解决仿真缺少空间维度、数据难以联动、成果复用性差三大难题。助力轨道交通行业实现仿真数据看得见、析得清、用得上，推动装备研发向数字化、智能化、高效化升级。
